WILOCronoLine IL-E
Elektronik Kontrollü Inline Sirkülasyon Pompası

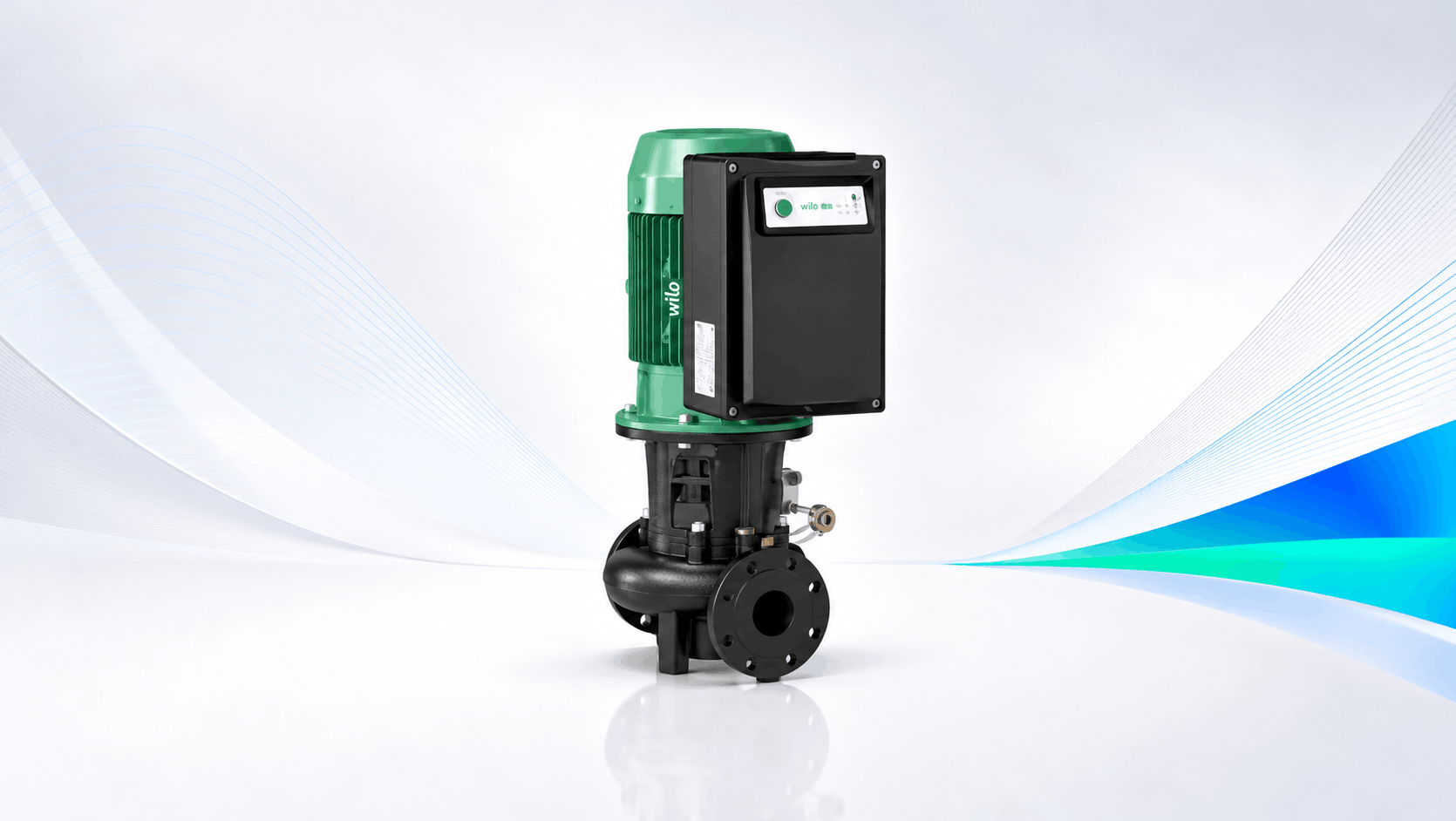

Wilo CronoLine IL-E / Frekans kontrollü, kuru rotorlu, flanş bağlantılı tek kademeli santrifüj pompa
Yapı
Entegre elektronik devir regülasyonuna sahip, otomatik performans uyarlamalı, flanş bağlantılı Inline tip kuru rotorlu pompa. Isıtma ve iklimlendirme devrelerinde verimli akışkan dolaşımı için tasarlanmıştır.
Uygulama
VDI 2035’e uygun ısıtma suyu devreleri
Soğutma ve soğuk su sirkülasyon sistemleri
Uygun su-glikol karışımlı iklimlendirme devreleri
Ticari binaların mekanik tesisat ve otomasyon uygulamaları
Ürün Özellikleri
Özellikler ve Ürün Avantajları
01
Entegre elektronik devir ve güç regülasyonu ile ihtiyaca göre işletim ve enerji tasarrufu
02
Δp-c ve Δp-v fark basıncı kontrolü, PID kontrolü ve sabit devir işletim seçenekleri
03
Ekran ve yeşil ayar düğmesiyle anlaşılır kullanım ve parametre yapılandırması
04
Opsiyonel takılabilir IF modülleri üzerinden bina otomasyonuna haberleşme imkânı
05
Entegre ikiz pompa yönetimiyle uygun sistemlerde koordineli işletim
06
Entegre motor koruması ve hata onaylama fonksiyonları
07
0–10 V veya 0–20 mA analog giriş ile uzaktan hedef değer ve işletim kontrolü
08
Flanş bağlantılı Inline tasarım sayesinde tesisat hatlarına uygun kurulum
09
Isıtma, soğutma ve su-glikol devrelerinde kullanılabilen kuru rotorlu konstrüksiyon
10
Harici kapatma ve pompa değişimi gibi otomasyon işlevlerine uygun kontrol girişleri
Detaylı Bilgi
Teknik ve Yapısal Bilgiler
Teknik Bilgiler
Akışkan sıcaklığı: -20 °C ile +140 °C
Azami işletme basıncı: 16 bar (sıcaklığa bağlı sınırlar geçerlidir)
Üç fazlı besleme: 380/400/440 V seçenekleri, 50/60 Hz
Motor koruma sınıfı: IP55
Seri bağlantı nominal çapı: DN 40 – DN 200
Kontrol modları: Δp-c, Δp-v, PID, n=sabit
Malzeme
Pompa gövdesi ve laterna: EN-GJL-250 dökme demir
Çark: EN-GJL-200; özel versiyonda CuSn10 bronz
Mil: 1.4122 paslanmaz çelik
Mekanik salmastra: AQEGG (alternatifler talebe bağlı)
Flanşlı Inline gövde ve kaplinli bağlantı
Teslimat ve Kontrol
CronoLine IL-E pompa ünitesi
Montaj ve işletme kılavuzu
Entegre ekran ve yeşil ayar düğmesi
Opsiyonel IF modülleri ayrıca değerlendirilir
Harici kumanda ve analog giriş bağlantı olanakları
Ürün Seçenekleri
CronoLine IL-E Modelleri
Aşağıdaki modeller serinin örnek seçenekleridir. Çark çapı ve güç değerleri model adındaki nominal değerlerdir; proje seçimi için çalışma noktası ve güncel ürün uygunluğu ayrıca değerlendirilmelidir.
| Model | Bağlantı çapı | Nominal çark çapı (mm) | Motor gücü P2 (kW) | Kutup sayısı | Ürün kodu |
|---|---|---|---|---|---|
| CronoLine IL-E 40/170-5,5/2 | DN 40 | 170 | 5,5 | 2 | 2159314 |
| CronoLine IL-E 40/200-7,5/2 | DN 40 | 200 | 7,5 | 2 | 2159315 |
| CronoLine IL-E 50/160-5,5/2 | DN 50 | 160 | 5,5 | 2 | 2159316 |
| CronoLine IL-E 50/170-7,5/2 | DN 50 | 170 | 7,5 | 2 | 2159317 |
| CronoLine IL-E 50/180-7,5/2 | DN 50 | 180 | 7,5 | 2 | 2159318 |
| CronoLine IL-E 65/150-5,5/2 | DN 65 | 150 | 5,5 | 2 | 2159319 |
| CronoLine IL-E 65/160-7,5/2 | DN 65 | 160 | 7,5 | 2 | 2159320 |
| CronoLine IL-E 80/130-5,5/2 | DN 80 | 130 | 5,5 | 2 | 2159321 |
| CronoLine IL-E 80/140-7,5/2 | DN 80 | 140 | 7,5 | 2 | 2159322 |
| CronoLine IL-E 80/150-7,5/2 | DN 80 | 150 | 7,5 | 2 | 2159323 |
| CronoLine IL-E 80/170-15/2 | DN 80 | 170 | 15 | 2 | 2153676 |
| CronoLine IL-E 80/190-18,5/2 | DN 80 | 190 | 18,5 | 2 | 2153677 |
| CronoLine IL-E 80/200-22/2 | DN 80 | 200 | 22 | 2 | 2153678 |
Projenize Uygun Inline Pompayı Birlikte Belirleyelim
Isıtma, soğutma veya iklimlendirme sisteminizin debi, basma yüksekliği ve kontrol ihtiyaçlarını Yelken Teknoloji ile paylaşın. Teknik ekibimiz uygun CronoLine IL-E modeli ve tesisat çözümü için size yardımcı olsun.
