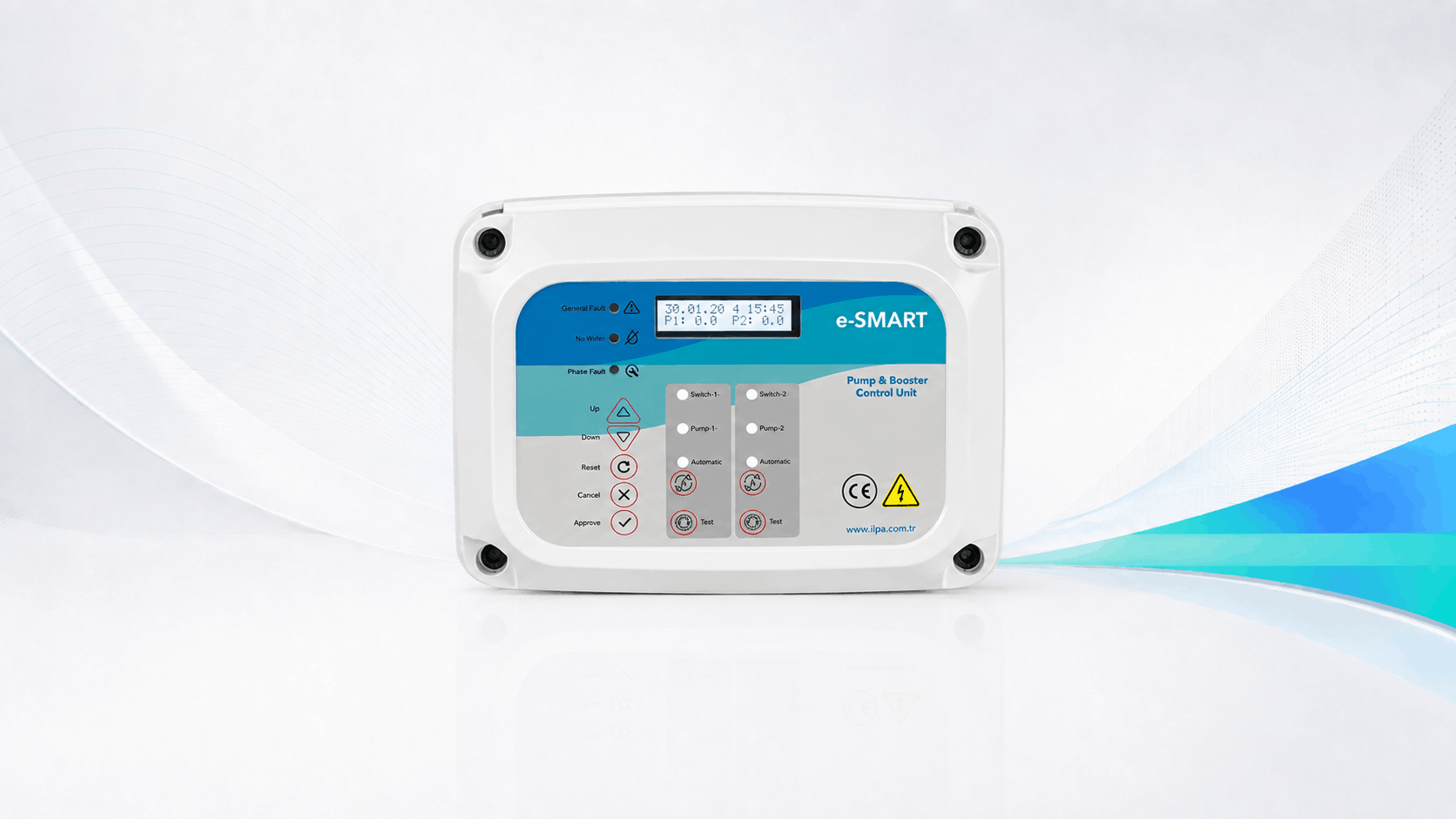

e-SMART Serisi
Elektronik Kontrollü Panolar
Genel Özellikler
Elektronik Kontrol Altyapısı
8 Bit
Mikroişlemci tabanlı tasarım
16 MHz
Çalışma frekansı
2x16
Karakter beyaz ekranlı LCD
IP65
Koruma sınıfı
Pompa Kapasitesi ve Kullanım
- Türkçe ve İngilizce kolay kullanım menüsü
- 3 adet trifaze 7,5 kW veya 3 adet monofaze 2,2 kW pompaya kadar kullanılabilme
- Derin kuyu pompa uygulamalarına uyumlu
- 2 pompalı monofaze sirkülasyon uygulamalarında eş yaşlandırma panosu olarak kullanılabilme
Fonksiyonlar
Kontrol, İzleme ve Koruma Özellikleri
Kontrol ve İzleme
- Tarih ve saat bilgilerini ekranda görebilme
- 3 faz gerilim değerlerini ölçme ve ekranda görebilme
- Pompa hazır, devrede ve hata durumlarını ekranda izleyebilme
- Çalışırken pompa akımlarını ekranda görebilme
- Tüm hata durumlarını ekranda görebilme
- Pompa çalışma zamanlarını ekrandan izleyebilme
- Otomatik ve manuel çalışma seçimi
- Manuel çalışmada test butonuna bastıkça çalışma
- Otomatik haftalık test fonksiyonu
Koruma ve Güvenlik
- Yüksek ve düşük gerilim koruma değerlerini set edebilme
- Pompa düşük ve yüksek akım koruma değerlerini set edebilme
- Pompa düşük ve yüksek akım koruma süresini set edebilme
- Akım hatalarında resetleme
- Susuz çalışmaya karşı flatör ile koruma
- Susuz çalışmaya karşı ilave düşük akım koruması
- Yetkisiz müdahalelere karşı şifre koruması
- PTC koruması
- Hata durumunda aktif olan 220V siren çıkışı
- Taşmaya karşı ek flatör ile bilgilendirme
Çalışma ve Arıza Yönetimi
- Hata durumlarını sesli uyarıcı ile bildirme
- Sıralı veya gerçek çalışma zamanına bağlı süreli eş yaşlanma
- Son oluşan 98 arızayı tarih ve saati ile hafızaya alan arıza kaydı
- 1 saat içinde izin verilecek maksimum şalt sayısı limiti ayarlayabilme
Entegrasyon
Otomasyon ve Haberleşme
RS485 / Modbus
- Modbus üzerinden RS485 haberleşme protokolü ile sistem çalışma verilerini otomasyon sistemine aktarabilme
- Modbus üzerinden kontrol imkânı
Harici Sistem Entegrasyonu
- Basınç transmitteri ile çalışabilme
- Pompa çalışma ve hata bilgilerini kuru kontaklar ile otomasyon sistemine aktarabilme
Pompa Sisteminiz İçin Uygun e-SMART Panoyu Belirleyelim
Pompa adedi, motor gücü, otomasyon altyapısı ve kontrol ihtiyaçlarınızı paylaşın; teknik ekibimiz sisteminize uygun e-SMART elektronik kontrol panosunun belirlenmesinde size yardımcı olsun.
